- * 視覺精密對位與X、Y、θ精密伺服控制，可確實達到高精度的沖壓品質(±20μm).
- * 動FPC Panel上下料，可減少人力並提高生產效率.
- * 沖壓區具FPC Panel輔助水平之調整機構，於分度傳送不卡板.
- * 模具油壓夾持機構具快速架模、穩定挾持與提高模具壽命功能.
- * 最大沖壓面積90mmx90mm，可有效提高生產效率與產能.
- * 採PC-Based控制系統，具人性化操作介面.

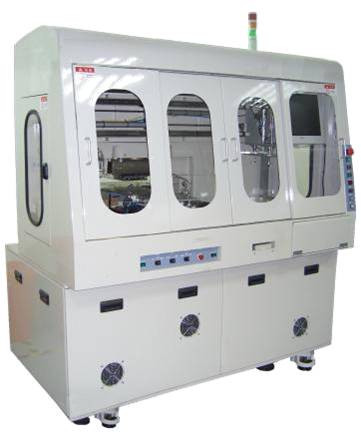

Fully Automatic FPC Punch Machine：TF-2700
 |
張欽華 |
T:886-2-22682216 #2001 |
| 規格 | |
|---|---|
|
Material |
Flex Printed Circuit (FPC) Board |
|
Dimension |
Max.250mm(W)x360mm(L) |
| Thickness | 100~500 mm |
|
Speed |
With Indexing < 1.5 sec/punch |
|
Punch Accuracy |
±20 mm (異形孔採底片直接沖壓) |
|
Cpk |
≧1.33 |
| Punch Power | 7.0 tons Servo Motor |
| Punch Area | 90mmx90mm (110mmx110mm for option) |
| Dimension | 1,650mm(W)x1,500mm(L)x1,790mm(H) |
|
|
